Kalıp İnşaatında Destek Elemanları
Kalıp inşaatında, destek kovanı ve destek somunu birlikte çalışarak kalıba ayarlanabilir ve güvenli bir destek sağlar. Destek kovanı, çelik destek kafesi içindeki iç boruya takılan dişli bir parçadır ve dişli bağlantı sayesinde yüksekliğin ayarlanmasına olanak tanır. Destek somunu ise kolu sayesinde döndürülerek kovanın dış boruya karşı sabitlenmesini sağlar, böylece destek stabil ve doğru konumda kalır.

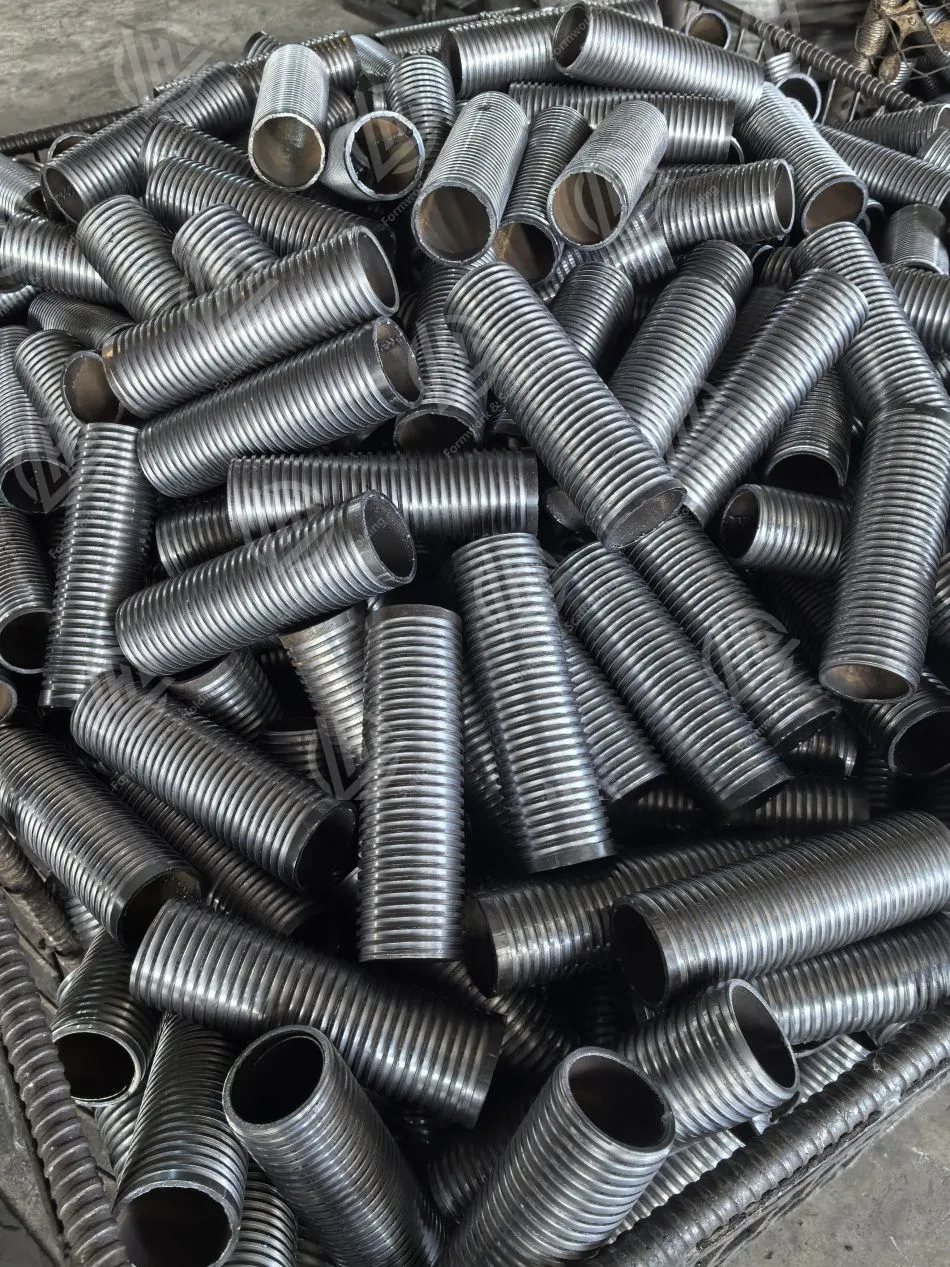

Destek Kovanının İşlevi:
- Yükseklik Ayarı: Dişli bağlantı sayesinde destek uzatılıp kısaltılarak istenilen yükseklik elde edilir.
- Güvenli Bağlantı: Kovanın iç boruya bağlanması, destek sisteminin yükleri karşılayacak şekilde sağlam durmasını sağlar. Çelik destek kafesi bu dayanıklılığın temelini oluşturur.

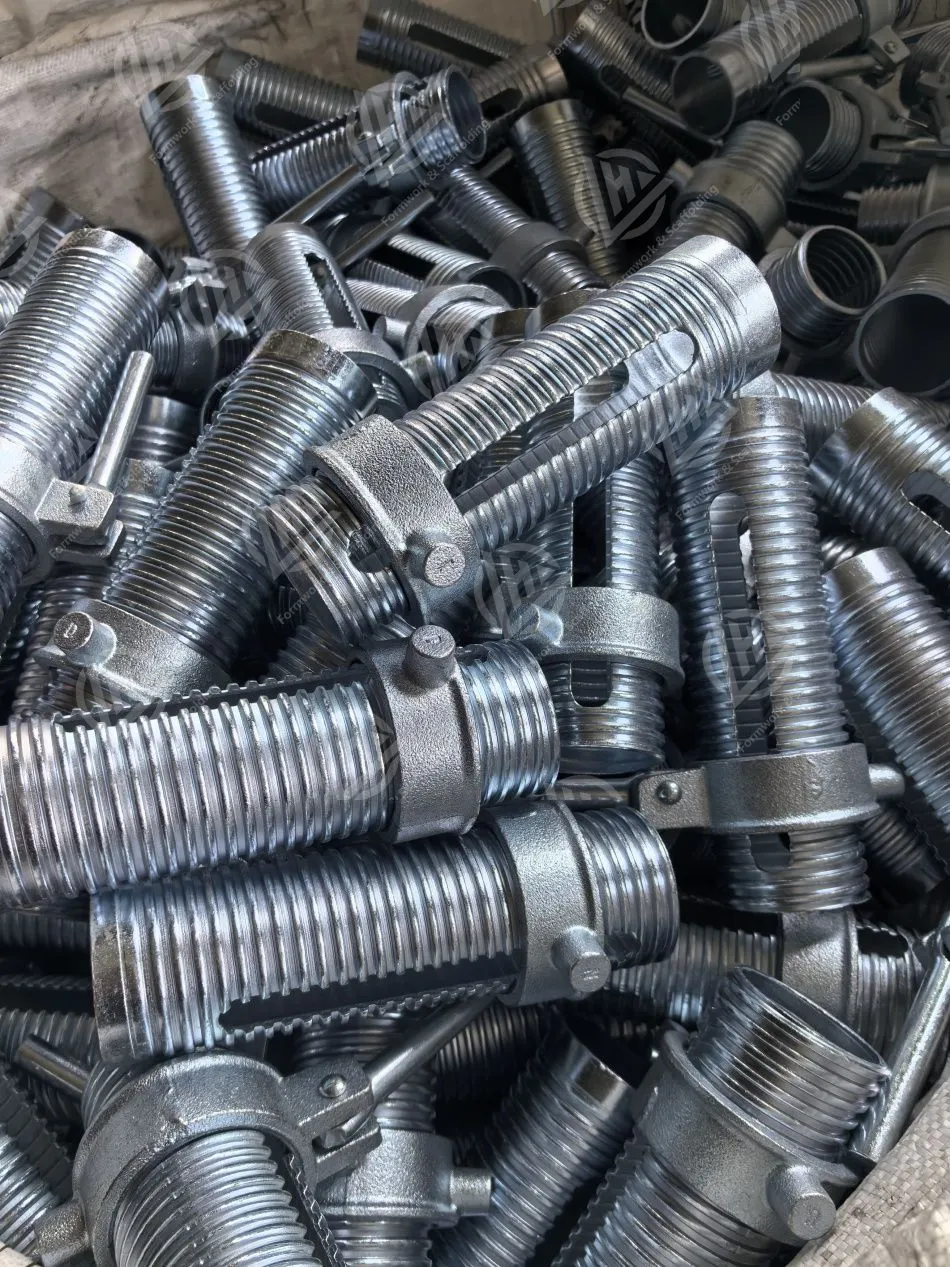

Destek Somununun İşlevi:
- Yükseklik Ayarı: Somunun kolu sayesinde kovanın döndürülmesiyle destek yüksekliği hassas bir şekilde ayarlanabilir.
- Güvenli Kilitleme: Somun, kovanı sabitler ve inşaat sırasında kazara hareket etmesini önler.
- Güvenlik: Destek somunu, destek sisteminin sağlam bir şekilde sabitlenmesini sağlayarak genel güvenliğe katkıda bulunur. Destek kaviyesi bu süreçte kritik bir rol oynar.
Teknik Özellikler
- Malzeme (Kovan): Yüksek kaliteli yapısal çelik, genellikle Q235 (veya eşdeğeri)
- Malzeme (Somun): Dövme demir veya çelik döküm, dayanıklı ve aşınmaya dirençli
- Kovan Çapları: Standart dış çaplar: 60 mm, 72 mm, 76 mm, 89 mm
- Kovan Duvar Kalınlığı: Yaklaşık 2.3 mm ile 4.0 mm arası
- Kovan Uzunluğu / Ayar Aralığı: 195 mm ile 400 mm arası
- Diş Özellikleri: 4 TPI (İngiliz/Avrupa standardı)
- Yüzey Kaplama: Galvanizli, boyalı veya ham çelik
- Somun Özellikleri: Kollu veya kolsuz seçenekler, ağırlık boyuta göre değişir (~250 g – 780 g)
Yük Taşıma Kapasitesi
Kovan-somun sistemi, ayarlanabilir destek sisteminin taşıma kapasitesini karşılayacak şekilde tasarlanmıştır. Özellikle iskele uygulamalarında 60 mm çaplı kovanlar (2.75-3.5 mm duvar) ağır yükler için uygundur. Ancak, dişlerin, kovan uzunluğunun ve kilitleme piminin doğru şekilde monte edilmesi güvenlik açısından kritik öneme sahiptir.
Tekrar Kullanım & Bakım
- Çoklu kullanım döngüleri için tasarlanmıştır.
- Galvaniz kaplama ve düzenli bakım ile uzun yıllar kullanılabilir.
- Her kullanım öncesi deformasyon, çatlak veya aşınma kontrol edilmelidir.
- Dişlerin ve kilitleme piminin temiz ve hasarsız olduğundan emin olun.
- Kullanım dışında kuru ve korunaklı bir ortamda saklayın.
